变频器输入电抗器是不是必须装？安川达从供电瞬态、谐波要求、现有配置、电流、阻抗和压降说明选配方法，帮你区分输入电抗器、直流电抗器与输出侧附件，避免盲目增加附件。

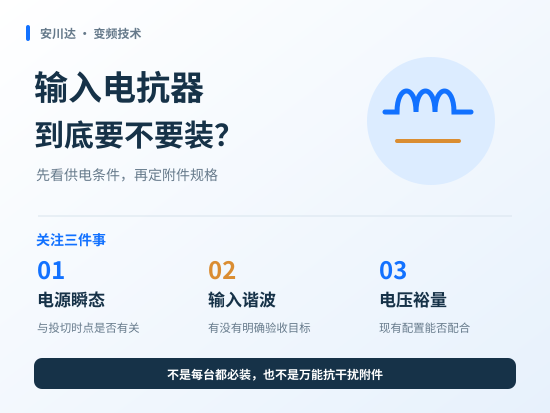

变频器输入电抗器不是所有项目都必须外加的附件，也不是装上就能解决一切电网问题。是否需要配置，应先确认变频器现有结构、供电条件、谐波要求和可接受的电压降，再确定额定电流与阻抗等参数。
如果现场存在补偿电容投切、供电瞬态干扰，或需要改善输入电流谐波，输入电抗器值得纳入评估；如果设备已经有配套的直流电抗器或其他谐波治理方案，则需要审核组合效果，不能重复堆附件。
一、输入电抗器装在哪里，主要起什么作用？
输入电抗器也称进线电抗器，配置在变频器交流输入侧，属于供电侧附件。它利用电感对电流变化的阻碍作用，影响进入整流环节的电流波形。
对常见二极管整流型变频器，合适的输入电抗器可以降低部分输入电流谐波，并缓和某些电源瞬态造成的电流冲击。但改善程度取决于电源阻抗、负载、设备结构和电抗器参数，不能统一承诺某个降幅。
它不是稳压器、浪涌保护器或通用抗干扰滤波器，也不能代替断路器、熔断器和保护接地。附件选对了作用对象，才有继续讨论规格的意义。
二、哪些工况需要优先评估？
1. 故障与上游设备投切有关
如果异常总在补偿电容组投切、大型设备切换或供电恢复时出现，应记录事件时间、变频器报警和电源波形，判断是否为供电侧瞬态。
输入电抗器可能是处理方案的一部分，但补偿装置、保护配合和配电结构也要一起检查，不能看到过电压报警就直接加装。
2. 多台整流负载共用一套电源
同一变压器或母线上接有多台变频器、整流设备时，应关注总负载、电流波形及公共连接点的电压畸变。是否需要输入电抗器，要结合整套系统评估，而不只看单台变频器大小。
3. 项目有明确的谐波验收要求
需要先确认验收位置、运行工况及考核指标。单台设备输入端的电流谐波数据，不等于整个工厂公共连接点的合格结论。
若单靠电抗器不能满足目标，应比较其他无源、有源或整流方案，不能把“已经装了电抗器”当成验收依据。
4. 改造项目的原有配置不清楚
更换设备前，应查明原柜是否已有进线电抗器、直流电抗器或滤波装置。原来运行正常的组合，不代表更换变频器后仍然适用；已有附件也不能未经审核就取消。

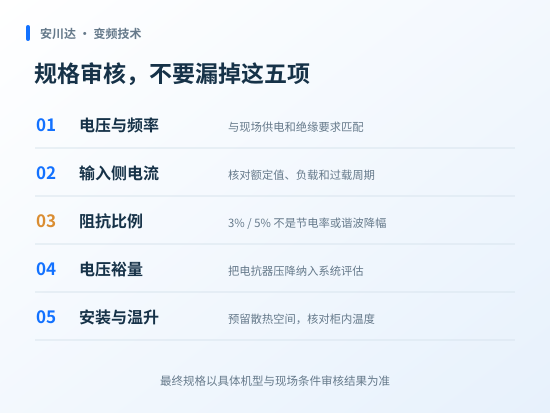

三、选型时至少核对五项参数
1. 电压、频率和系统条件
核对现场电压等级、供电频率、绝缘条件及设备要求。外观相似、电流相同的电抗器，不代表能用于不同电压和频率的系统。
2. 输入侧电流与温升
不能只拿电机功率匹配附件。应结合变频器输入电流、实际负载、过载周期和电抗器承载能力审核，并考虑柜内温度、散热及降额。
3. 阻抗与允许压降
常见的3%、5%表示在规定额定条件下的阻抗比例，不是节电率，也不是谐波减少的百分比。比较时必须确认采用的电压、电流和频率基准一致。
阻抗提高通常会增加压降。对供电本来偏低、接近满速满载运行的设备，应重点核对变频器输入和直流母线的电压裕量，不能认为阻抗越大越好。
4. 与现有附件的配合
交流输入电抗器与直流电抗器都可能用于改善输入谐波，但位置和作用并不完全相同。有些设备允许组合使用，有些有特定配套要求，必须按实际机型确认。
5. 安装空间与维护条件
电抗器会发热，应预留散热空间，检查端子、防护、固定和维护条件，不要紧贴怕热的控制元件。安装、接线和测量应由合格电气人员完成，停电隔离后还需按设备要求等待放电并确认安全。
四、四个常见误区
| 误区 | 正确理解 |
|---|---|
| 装了就一定省电 | 它主要用于供电侧电流和电能质量配合，本身也有损耗，不能承诺固定节电率。 |
| 所有抗干扰问题都靠它解决 | 低次谐波与高频电磁干扰不是同一问题，后者还需检查布线、屏蔽、接地和滤波。 |
| 输入、输出电抗器可以互换 | 两者面对的电压波形和工作条件不同，不能按外形或电流值随意替换。 |
| 变频器一跳闸就加电抗器 | 先区分供电、负载、参数和设备故障，再决定是否增加附件。 |

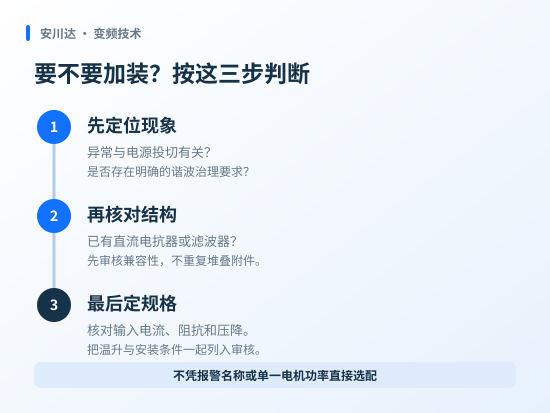

五、咨询前准备哪些资料？
建议准备：变频器完整型号和铭牌、供电电压与频率、额定及实际输入电流、变压器容量、同母线主要设备、已有电抗器或滤波器信息，以及异常发生时间和负载状态。
有谐波验收要求时，还应提供测试位置、指标和代表性运行工况。资料完整，才能把“要不要装”和“装什么规格”分开判断。可将上述信息提交给安川达技术支持，沟通配套审核事项。
常见问题
每台变频器都要外加输入电抗器吗？
不是。应先核对机型配套要求和现有结构，再评估电源条件、谐波目标与压降。
已有直流电抗器，还要再装进线电抗器吗？
不能一概而论。两者作用有重叠但并非完全相同，要结合具体结构、供电瞬态和允许压降判断。
3%和5%应该选哪个？
没有适用于全部项目的答案。需要在谐波改善、电压裕量、现有配置和额定条件之间综合比较。
电机电缆很长，装输入电抗器就行吗？
不能据此判断。长电机电缆属于输出侧系统问题，应单独审核，输入侧附件不能替代输出侧措施。
结语
变频器输入电抗器选配，关键不是附件越多越好，而是作用对象明确、参数匹配、验证充分。了解安川达变频器产品时，建议同步提供供电、负载、现有配柜和验收要求，把附件配置纳入整机方案审核。
