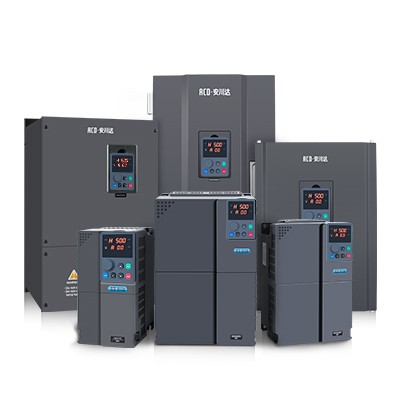

900G系列通用型矢量重载变频器

900G系列产品，在保持优异性能与功能的同时，从客户应用的角度出发，在易用性，可维护性，环保性，安装空间和设计标准方面，都有了显著提升。凭借高性能的电流矢量技术，可轻松驱动异步电机、永磁同步电机。其高性能，高品质，高性价比，满足客户对复杂工况下的工作要求。

购买

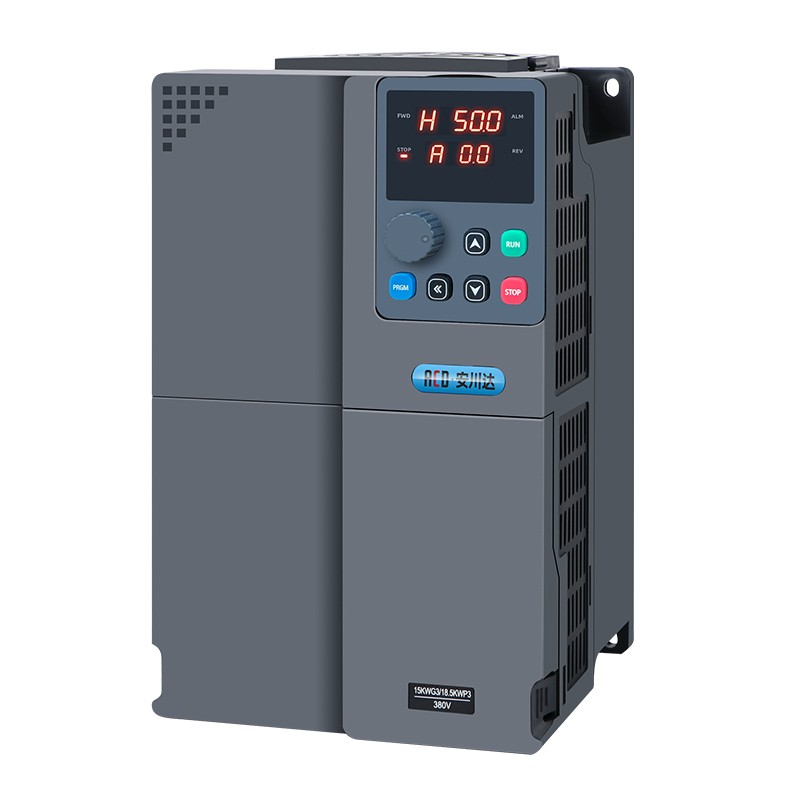

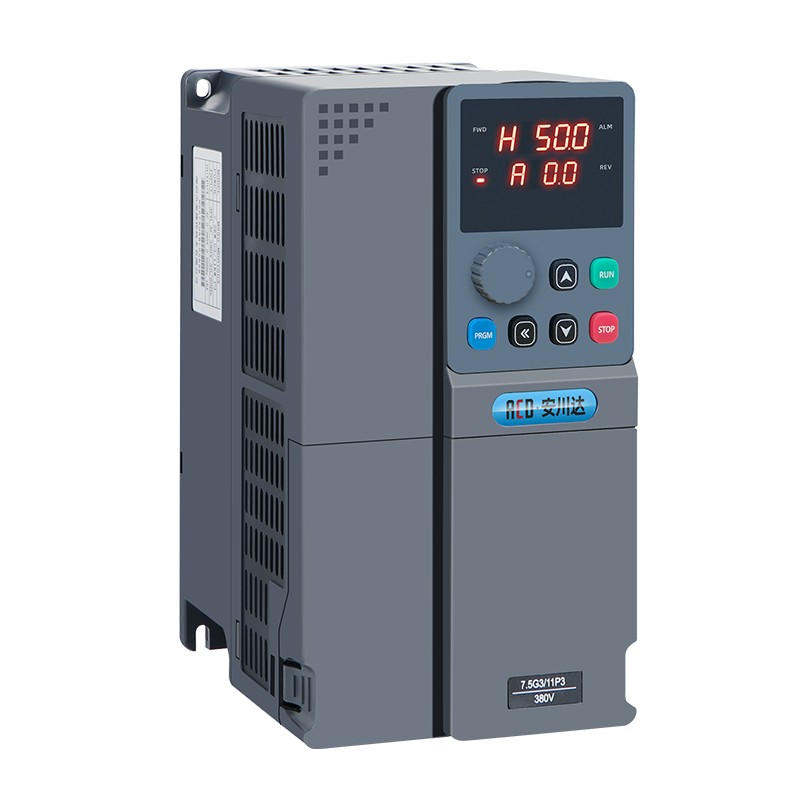

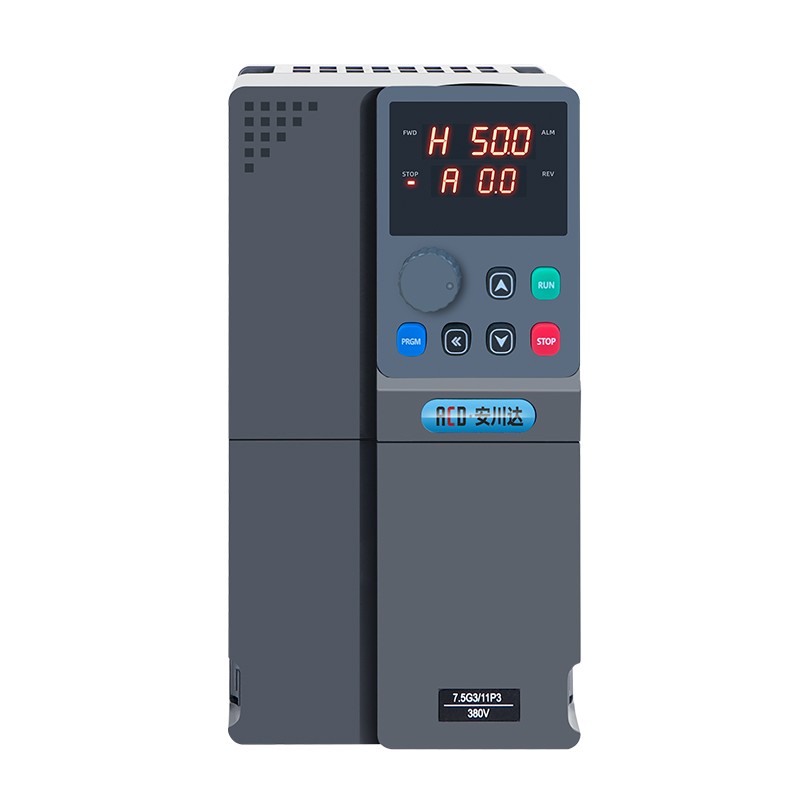

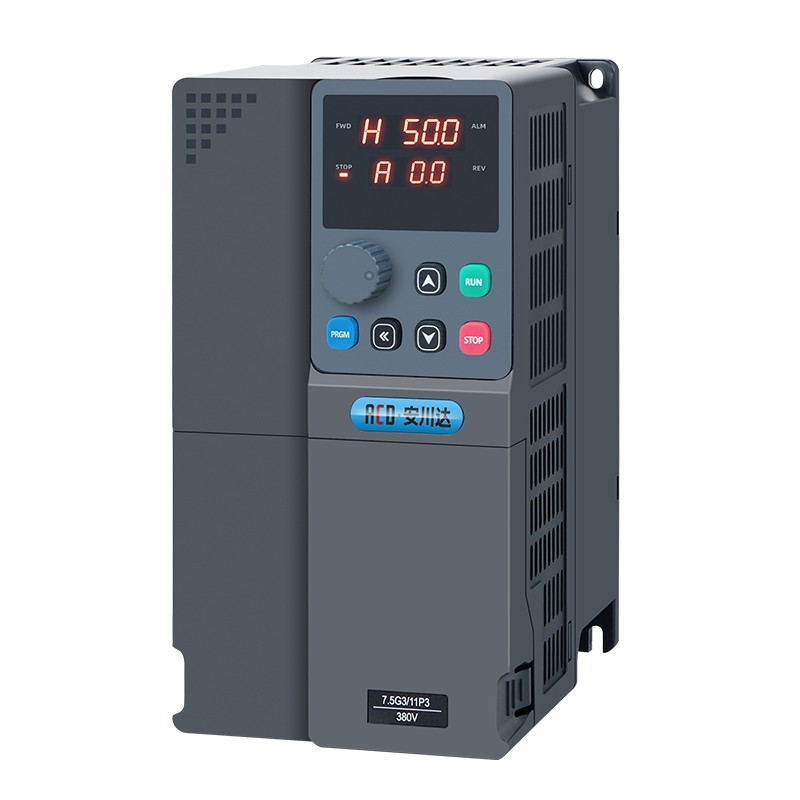

AC900G系列（原590系列）通用矢量重载变频器

安川达变频器因其高性能、高功能、高品质而广受好评。

AC900G型变频器功能十分全面，配备齐全的外部功能端子，可满足大多数复杂场合需求。

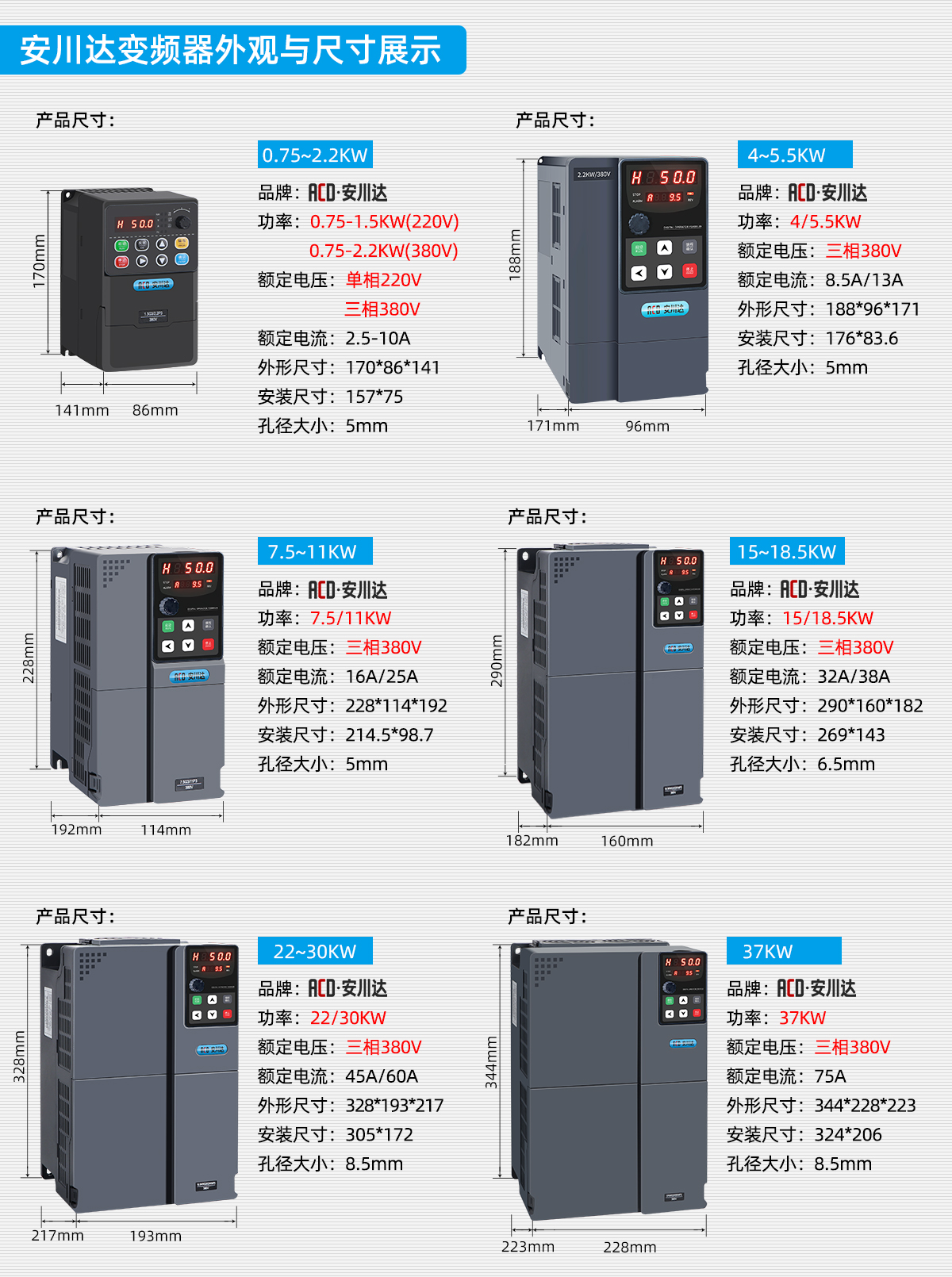

功率范围：0.75KW~630KW / AC 220V/380V

专业、功能丰富、性能强大

配备丰富的功能端子，标配485通讯接口，方便后期拓展。

内置通用模式、恒压供水专用模式、永磁电机驱动三套软件，可实现参数的一键切换，无需复杂设置即可适应不同场合需求。

更大更厚实的散热器应用，赋予其无比优秀的机械散热性能，即使在炎热的工作环境中，也能保证内部温度维持在较低的水准。

适用场合

风机、水泵、传送、起重、挤压机、机床。冶金、化工、水处理、机械制造等领域。

保护功能

过流、过载、短路、缺相、欠压、过压等电机保护功能。同时在恒压供水模式下具备：缺水、超压、防冻、防锈等保护。

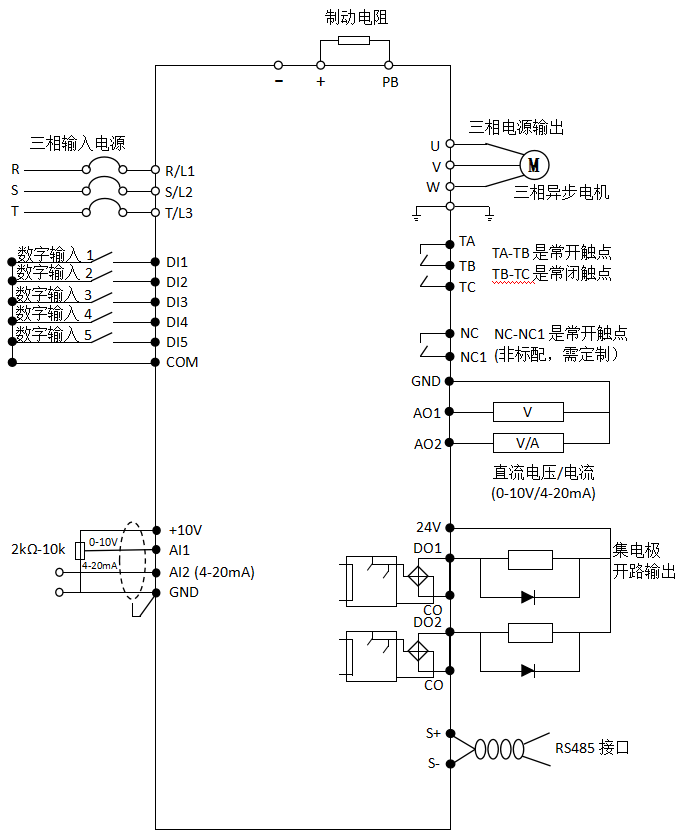

NC1	NC1	DI1	DI2	DI3	DI4	DI5	S-	S+	AI1	AO1
TA	TB	TC	DO1	COM	DO2	24V	AO2	GND	AI2	10V

类别	端子符号	端子名称	功能说明
电源	+10V-GND	外接＋ 10V 电源	向外提供 +10V 电源，最大输出电流：10mA一般用作外接电位器工作电源，电位器阻值范围：1kΩ~5kΩ
模拟输入	AI1-GND	模拟量输入端子 1	输入电压范围：DC 0V~10V 输入阻抗：22kΩ
模拟输入	AI2-GND	模拟量输入端子 2	1.输入范围：DC 0V~10V/0mA~20mA，由控制板上的跳线选择决定。 2.输入阻抗：电压输入时 22kΩ，电流输入时通过 JP2阻抗 500Ω 或者 250Ω 可调。
数字输入	DI1- COM	数字输入 1	1. 光藕隔离，兼容双极性输入 2. 输入阻抗：2.4kΩ 3.电平输入时电压范围： 9V~30V
	DI2- COM	数字输入 2
	DI3- COM	数字输入 3
	DI4- COM	数字输入 4
	DI5- COM	数字输入 5
模拟输出	AO1-GND	模拟输出	输出电流、电压范围：4-20MA或0-10V
模拟输出	AO2-GND	模拟输出	输出电压：0-10V
数字输出	DO1-COM	数字输出	光藕隔离，双极性开路集电极输出输出电压范围：0V~24V 输出电流范围：0mA~50mA
数字输出	DO2-COM	数字输出	光藕隔离，双极性开路集电极输出输出电压范围：0V~24V 输出电流范围：0mA~50mA
继电器输出	T/B-T/C	常闭端子	触点驱动能力：250Vac，3A，COSØ=0.4 30Vdc，1A
继电器输出	T/A-T/B	常开端子	触点驱动能力：250Vac，3A，COSØ=0.4 30Vdc，1A
485通讯接口	S+/S-	485通讯接口	分别为485差分信号正端,485差分信号负端(参考地:GND)。标准485通讯接口，请使用双绞线或屏蔽线。
