836系列高防护矢量变频器

AC836系列高防护变频器，是安川达专为高防护需求的设备厂家设计的一款小型矢量型变频器，可有效抵御溅水、扬尘、扬沙、颗粒物等物质侵入。按照IP55级防尘防水标准设计。


AC836系列变频器

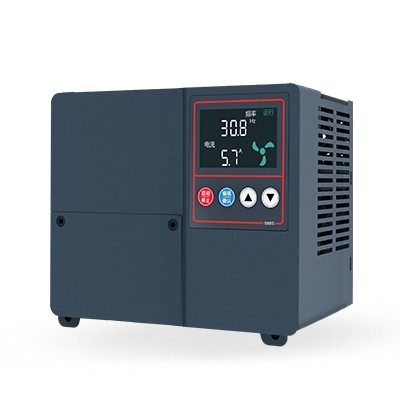

AC836系列是安川达针对特殊场合设计的一款高防护型变频器。按照IP55级防水防尘标准打造的小型矢量变频器。其一体式机身设计，可以有效低于雾气、水汽、粉尘、纤维等物质侵入，满足恶劣场合的使用要求。

功率范围：0.75-2.2KW

IP55级防水防尘设计

可有效抵御溅水、扬尘、扬沙、颗粒物等物质侵入。

液晶屏设计

动态液晶屏显示，可直观显示电流、电压、频率、转速、运行状态等信息。

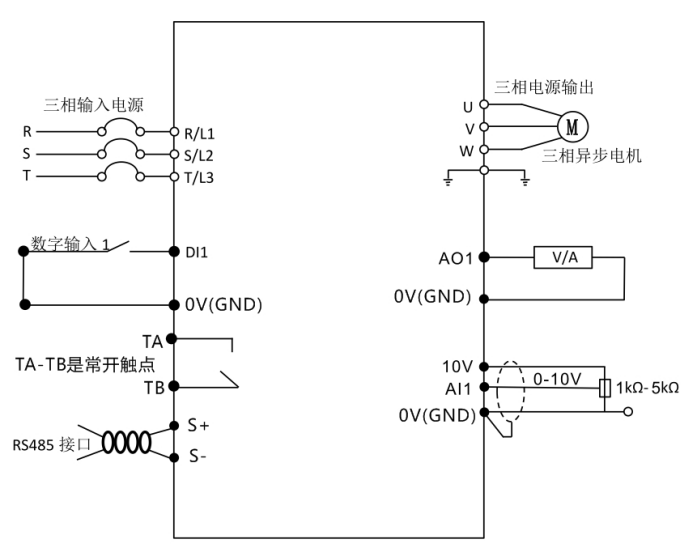

836系列控制回路端子示意图：

DI1

AI1

AO1

10V

S-

S+

控制端子功能说明：

类别	端子符号	端子名称	功能说明
电源	+10V- 0V	外接＋ 10V 电源	向外提供 +10V 电源，最大输出电流：10mA一般用作外接电位器工作电源，电位器阻值范围：1kΩ~5kΩ
模拟输入	AI1- 0V	模拟量输入端子 1	输入信号由参数F2-31设置输入阻抗：22kΩ
数字输入	DI1- 0V	数字输入 1	1. 光藕隔离，兼容双极性输入 2. 输入阻抗：2.4kΩ
模拟输出	AO1- 0V	模拟输出	输出电流4-20mA，仅温度传感器有效
继电器输出	T/A-T/B	常开端子	触点驱动能力：250Vac，3A; 30Vdc，1A
485通讯接口	S+/S-	485通讯接口	分别为485差分信号正端，485差分信号负端(参考地:GND)。标准485通讯接口，请使用双绞线或屏蔽线。
